Es ist 50 Jahre her, dass der Film 2001 veröffentlicht wurde und zur Feier dieses Ereignisses (und um die Fülle von Amazon Echos in meinem Haus zu verbergen), beschloss ich, eine Amazon Alexa in eine HAL9000-Nachbildung zu bauen.

Mein erster Versuch war nur, den HAL9000 als 'Halter' für das Amazon Echo zu bauen, aber ich entschied, dass das nicht gut genug war und wollte den HAL9000 als Alexa haben. So habe ich es gemacht.

(Entschuldigung für die Hashtags)

#geekberühmt

Schritt 1: Erhalten der Teile

Ich habe ein HAL 9000 'Kit' von Golden Armor (Golden Armor Website) gekauft.

Es war eine großartige Grundlage für meine Alexa. Allerdings war ich mit dem mitgelieferten Objektiv nicht so zufrieden, also habe ich mich für mehrere Teile an eBay gewandt.

Schritt 2: Bohren, Rippen, Schneiden, Sägen…

Ich zeige euch hier Bilder von meinem ersten HAL-Bausatz. Dieser Teil ist universell und informativ.

Die Bohrlochgröße beträgt 80 mm. Sie möchten es nur einen Hauch kleiner, damit der Echo Dot eng anliegt.

Was mich WIRKLICH erstaunt hat, ist, dass das "Auge" von HAL9000 genau die gleiche Größe wie der Amazon Echo Dot hat!

(Ich muss mit Jeff Bezos chatten und sehen, ob das beabsichtigt war.)

:)

Schritt 3: Anbringen der Alexa

Nachdem das Loch gebohrt und gedremelt war, war es an der Zeit, auf Passform und Passgenauigkeit zu achten und gleichzeitig die Wirkung der Alexa im HAL9000 zu sehen.

Schritt 4: Thunfisch FISCH???

Ja, nennen Sie mich verrückt: Ich habe eine Dose Thunfisch als Linsenhalter (und Mittagessen) verwendet. Es passt perfekt zum Amazon Echo. Ich wollte etwas mit einem "glänzenden Ring" um die Basis des HAL.

Während ich daran arbeitete, die Dose perfekt zu passen, half mir meine Assistentin (meine Katze), die Dosen gründlich zu reinigen.

Schritt 5: Das HAL-'Auge' oder ist OCD mit Bindestrich versehen?

Ich bin, BIN, nein, im Ernst, BIN besessen davon, das HAL-'Auge' richtig zu machen. Ich glaube, ich habe mehr Geld für das Auge ausgegeben als für alles andere zusammen.

Im Film haben sie es so gemacht, dass sie ein Licht auf die Rückseite eines Objektivs geworfen haben, mit einem Rotfilter, um dieses ikonische Leuchten zu erhalten. Heute haben wir LEDs und andere Technologien, die ich mit begrenztem Erfolg versucht habe, zu replizieren. Ich hatte Probleme mit der Montage sowie das Glasauge darüber und die Verkabelung usw.

Alles in allem habe ich 32 Variationen ausprobiert, bis ich auf eine gestoßen bin, die für mich 'akzeptabel' war (naja, irgendwie).

(Wie Hamilton werde ich nie zufrieden sein)

Schritt 6: Was ich getan habe.

Ich wandte mich an eBay, um einige meiner Probleme zu lösen, und entdeckte dieses GEM:

Ebay Glas und Halterung

TECHNISCHE DATEN: Glaslinsengröße: Durchmesser 77x H33mm Toleranz: +/- 0,2 mm Material: Hochtemperaturbeständiges optisches Glas Lichtdurchlässigkeit: 96% Geeignete Lichtquelle: 20-120 W LED-Straßenlampe Nettogewicht: 195 g Eigenschaften: Hohe Helligkeit, gleichmäßiges Licht, Keine dunklen Schatten

Reflektordurchmesser: 82 mm Reflektorhöhe: 17,5 mm Reflektorbodengröße: 26,3 x 26,3 mm Abstrahlwinkel: 60 Grad Reflektormaterial: PC mit Galvanisierung

Der Reflektorteil hatte die perfekte Größe, um in die Thunfischdose zu passen und als meine Montageplatte zu dienen, und das gewölbte Glas (ein Cabochon) hat einen Rand, der die Befestigung am Reflektor sicher und einfacher machte.

Schritt 7: Integration der Alexa in das Gerät

*WARNUNG* Sie verlieren Ihre Garantie!

Okay, Sie wurden gewarnt…

Ich öffnete das Echo, entfernte alle Teile und benutzte wie eine Kiefer so viele Teile wie möglich.

Als tiefschwarzen Hintergrund habe ich den schwarzen Gummiboden im Reflektor verwendet. Ich habe den Lautsprecher benutzt

als interner Lautsprecher für die HALexa. Der Heat Sync wurde auf die Basis geklebt (Silizium) usw.

Schritt 8: Hybrid

Der Reflektor versteckte die Alexa 'Lichtshow', und ich wollte, dass es eine echte Mischung aus beidem gibt, also bohrte ich Löcher um die Basis des Reflektors (der Glasrand verdeckt die Löcher und lässt das Licht vom 'Ring' passieren) durch).

Sie können sehen, dass es beginnt, zusammenzukommen.

Schritt 9: Das Auge wieder? Hä?

Immer noch nicht glücklich.

Ich habe mich entschieden, dass anstelle einer LED, warum nicht ein EL-Panel ausprobieren?

Ich kann einen Wechselrichter mit geringer Leistung bekommen, und EL hat ein großartiges Leuchten, das mich an HAL erinnert.

Zu diesem Zeitpunkt versuchte ich, eine gelbe LED als Teil des Designs hinzuzufügen, aber es war ein Fehler. Ich musste mir einen kreativeren Weg einfallen lassen, um den Look zu bekommen.

Schritt 10: Erreichen: NERDVANA

Nach all den Variationen und nach all den Tests habe ich es geschafft und das HAL-Auge präzise reproduziert.

HIER IST, WIE ES GEMACHT WURDE!

Ich habe 0,20 mm LED-Leuchten gefunden (es gibt tatsächlich 6 rote LEDs in einem Kunststoffgehäuse, also gibt es keine "Lichtpunkte"

www.kingbrightusa.com/product.asp?catalog_n…

Dann bohrte ein 0,5 mm Loch durch die direkte Mitte und eingebettet eine 0,5 mm (ich habe die Kante dremeled) gelbe LED in der Mitte.

Alles ist 3,3 V - ich habe einen Widerstand verwendet, um die Leistung von den 5 V herunterzufahren, die die Alexa speisen.

Schritt 11: Der Lautsprecher

Das "Kit" kommt mit einem wirklich schönen Grill, es ist nicht "filmgenau", aber es ist wirklich hübsch.

Ich wollte einen Lautsprecher hinter dem Grill, anstatt es nur ein Mock-Up zu sein, also habe ich das Stück getrimmt

aus einem offen gelochten Netz (zusätzlich von, als ich meinen Kamin neu gemacht habe) und als Vorlage verwendet

für die Lautsprecherlöcher.

Schritt 12: Montage und Verstecken der Löcher…

Eine andere meiner Obsessionen war es, das HAL9000-Logo richtig zu machen; das Kit kommt mit einem sehr schönen Vinyl-Etikett, aber ich wollte ALEXA 9000 sagen, also habe ich mit Photoshop meine eigenen Etiketten erstellt und professionell drucken lassen (war mit einer Farblaserdruckversion nicht zufrieden).

Ich habe einige kleine Magnete in das Gerät eingebettet (Bild 4) und ein Etikett auf ein Stück Blech geklebt und dann mit einer wirklich scharfen Blechschere auf die richtige Größe zugeschnitten (immer noch nicht zufrieden).

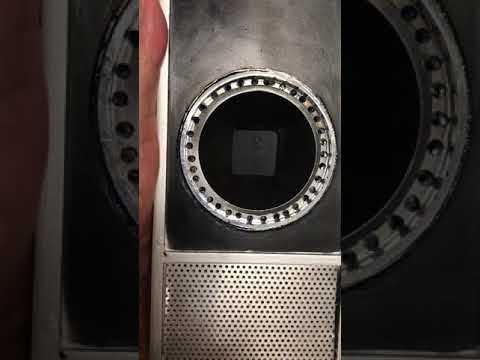

Schritt 13: Fast fertig. Hier ist eine 360 davon

Ich wollte es so kompakt wie möglich halten, damit es bündig an der Wand anliegt und eher HAL-ähnlich ist.

Ich habe das Gerät professionell lackieren lassen, da ich mit einem T-Quadrat, einem Lineal und blauem Klebeband keine gerade Linie malen kann.

Schritt 14: DAS FERTIGE PRODUKT

Dies ist die FINAL (nein ist es nicht, ich werde immer damit spielen und aktualisieren) VERSION.

Aber es ist nah genug an PRIME TIME!!!

:)

Jonathan
